PMZ/AMVシリーズ(高周波用大電流タイプ)
特長
![PMZ AMVシリーズ](/products/electronic-parts/upfiles/complex-emi-amv_01.jpg)
車載向けPMZシリーズはフェライト原料をコアとしたSMDタイプのノイズ対策部品です。
高信頼性部品のため、+155℃環境においても使用が可能です。
-
ノーマルモード/ディファレンシャルモード/コモンモードノイズに対して一つの部品で対策が可能です。
-
高周波帯域 (100MHz以上)に有効です。
-
小形でありながら許容電流が大きく大電流の電源ラインに使用できます。
-
使用温度+155℃対応可能。
-
AEC-Q200準拠。
-
端子部分にフレキシブル性があり、温度サイクルに強い構造となっています(温度サイクル1000サイクル対応)
-
RoHS対応部品です。
用途
エンジンECUなどの駆動系制御、エアバッグ、ABS、各種車載用電子制御ユニットの電源ライン
等価回路
![PMZ AMVシリーズ等価回路イメージ](/products/electronic-parts/upfiles/complex-emi-amv_02.jpg)
寸法
-
-
(単位: mm)
品種及び定格一覧
形名 | インピーダンス (Ωat 100MHz) |
定格電圧 (Vdc) |
定格電流 (Adc) |
直流抵抗 (mΩ) |
周囲動作温度 (°C) |
PMZ7060L2AAMV-01 | 100 | 100 | 10 | 5 | -55~+155 |
PMZ7060L2AAMV-02 | 65 | 100 | 10 | 5 | -55~+155 |
PMZ4532L2AAMV-01 | 70 | 100 | 10 | 5 | -55~+155 |

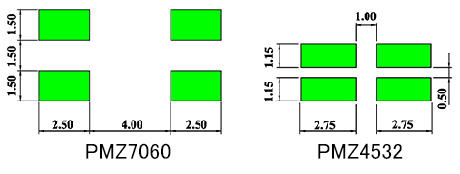

推奨ランドパターン
(単位: mm)
![PMZ AMVシリーズ寸法](/products/electronic-parts/upfiles/complex-emi-amv_04.jpg)
インピーダンス周波数特性
包装数量
タイプ | 包装数量 |
テーピング | 1000個/リール |
高信頼性PMZの構造について
-
使用温度範囲-55~+155℃対応
-
基盤たわみ/温度サイクルに強い
-
大電流(10A)/高周波ノイズ対策
![](/products/electronic-parts/upfiles/complex-emi-amv_12_ja.jpg)
MARUWA EMC対策部品 適用例
![](/products/electronic-parts/upfiles/complex-emi-amv_13_ja.jpg)
エンジンECUなどの駆動系制御、エアバッグ、ABS、各種車載用電子制御ユニットの電源ラインに適用いただけます。

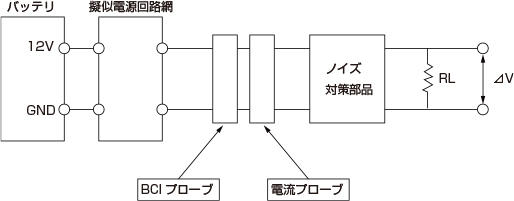

BCI試験の効果
PMZ AMVシリーズはBCI効果(低⊿V)、高信頼性、優れたコストパフォーマンスが特徴
![](/products/electronic-parts/upfiles/complex-emi-amv_14_ja.jpg)
変化量 (200mA) |
BCI試験 (200mA) |
信頼性 | コスト | |
MARUWA PMZ | +20mV | ◎ | ◎ | ◎ |
他社製コモンモードフィルタ22μH | +78mV | △ | ○ | × |
※出力変化量⊿Vは初期値V0と試験中電圧V1の差(⊿V)となります。RL=50ΩPMZはDIF/COMモードノイズの両方に効果的(BCI試験に効果あり)です。
