TNH73シリーズ
特長
![貫通形EMIフィルタ(表面実装タイプ)TNH73シリーズ](/products/electronic-parts/upfiles/emi_tnh73_01.jpg)
高容量積層貫通コンデンサとフェライトコアを複合したT形回路構成の電源ライン用表面実装タイプの貫通形EMIフィルタです。そのため広帯域で大きな挿入損失が得られます。電流経路である内部導体に接続部がなく貫通しているため直流抵抗値が極めて低く、連続15Aまでの大電流回路に使用できる上、セラミックと金属による構成のため耐熱性と信頼性に優れています。
用途
スイッチング電源・DC-DCコンバータなどの電源モジュール、ノートPC・OA機器のDC電源ライン、ロボット・FA機器など産業用電子機器のDC電源ライン
等価回路
![貫通形EMIフィルタ(表面実装タイプ) TNH73シリーズ等価回路イメージ](/products/electronic-parts/upfiles/emi_tnh73_02_ja.jpg)

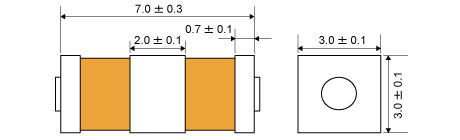

寸法
形名構成
![貫通形EMIフィルタ(表面実装タイプ) TNH73シリーズ寸法](/products/electronic-parts/upfiles/emi_tnh73_04_ja.gif)
関連情報
-
製品の関連情報をご覧いただけます。
-
品種一覧及び挿入損失特性
-
使用上の注意
