Yシリーズ

Yシリーズ

特長


Yシリーズ
SLC(単板セラミックコンデンサ)の小型化・大容量化を可能にするワイヤーボンディング用積層セラミックコンデンサです。インピーダンスが低く、優れた高周波特性を有しています。非常に薄く、ICパッケージ内の高密度実装に最適です。カスタム対応も可能です。

用途


IC回路、光通信、測定機器、医療機器など

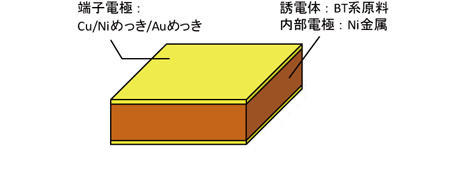

構造


Yシリーズ構造イメージ

寸法


  • Yシリーズ寸法
  • 形式 L W T
    Y0303 0.38±0.1 0.38±0.1 0.30±0.1
    Y0503 0.50±0.1 0.50±0.1 0.35±0.1
    Y0805 0.80±0.1 0.80±0.1 0.50±0.1
    Y1006 1.00±0.1 1.00±0.1 0.60±0.1

使用範囲


温度特性 EIA記号 静電容量変化率 温度特性温度範囲 静電容量許容差
X5R X5R ±15% -55~+85°C M(±20%)

静電容量MAP


形式(サイズ) Y0303(□0.38) Y0503(□0.5) Y0805(□0.8) Y1006(□1.0)
定格電圧(Vdc)
16(1C) 6.3(0J) 16(1C) 25(1E) 50(1H) 100(2A) 16(1C) 25(1E) 50(1H) 100(2A) 16(1C) 25(1E) 50(1H) 100(2A)
静電容量(㎋) 101 0.10 0.35
221 0.22 0.35
471 0.47 0.35
102 1 0.30 0.35 0.50
222 2.2 0.35 0.50
472 4.7 0.50 0.60
103 10 0.35 0.50 0.60
223 22 0.50 0.60
473 47 0.60
104 100 0.35 0.60

はT寸値を表します

実装例
