Y系列
特征
Y系列使SLC（单层陶瓷电容）的小型化・大容值成为可能的打线用多层陶瓷电容。阻抗低，具有良好的高频特性。超薄，适合于IC内部高密度贴装。可定制。
用途
IC电路，光通信，测量设备、医疗设备等

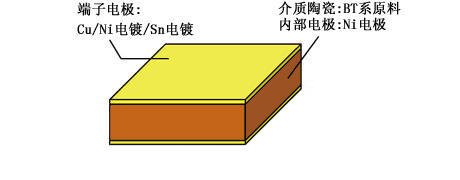

结构
尺寸
-
-
形式 L W T Y0303 0.38±0.1 0.38±0.1 0.30±0.1 Y0503 0.50±0.1 0.50±0.1 0.35±0.1 Y0805 0.80±0.1 0.80±0.1 0.50±0.1 Y1006 1.00±0.1 1.00±0.1 0.60±0.1
使用范围
| 温度特性 | EIA记号 | 静电容量变化率 | 温度特性的温度范围 | 静电容量精度 |
| X5R | X5R | ±15% | -55~+85°C | M(±20%） |
静电容量MAP
| 形式（尺寸） | Y0303(□0.38) | Y0503(□0.5) | Y0805(□0.8) | Y1006(□1.0) | ||||||||||||
| 额定电压（Vdc） | ||||||||||||||||
| 16(1C) | 6.3(0J) | 16(1C) | 25(1E) | 50(1H) | 100(2A) | 16(1C) | 25(1E) | 50(1H) | 100(2A) | 16(1C) | 25(1E) | 50(1H) | 100(2A) | |||
| 静电容量(㎋) | 101 | 0.10 | 0.35 | |||||||||||||
| 221 | 0.22 | 0.35 | ||||||||||||||
| 471 | 0.47 | 0.35 | ||||||||||||||
| 102 | 1 | 0.3 | 0.35 | 0.50 | ||||||||||||
| 222 | 2.2 | 0.35 | 0.50 | |||||||||||||
| 472 | 4.7 | 0.50 | 0.60 | |||||||||||||
| 103 | 10 | 0.35 | 0.50 | 0.60 | ||||||||||||
| 223 | 22 | 0.50 | 0.60 | |||||||||||||
| 473 | 47 | 0.60 | ||||||||||||||
| 104 | 100 | 0.35 | 0.60 | |||||||||||||
※表示T的尺寸值.
